Wzory

wzory

Charakterystyka

charakterystyka

Charakterystyka

Ukryj
  • grubość panela 40 mm
  • przenikalność cieplna 1,35 W/(m2K)
  • izolacja termiczna równa ścianie z cegły o grubości 60 cm
  • wsporniki rolek oraz zawiasy wykonane ze stali ocynkowanej
  • możliwość zamówienia bramy montowanej w otworze
  • dwa typy sprężyn: naciągowe oraz skrętne (25 000 cykli = 17 lat)
  • maksymalny dostępny rozmiar bramy: 6000 x 3000 mm (szerokość x wysokość)

Wyposażenie standardowe

wyposazenie-standardowe

Wyposażenie standardowe

Ukryj

Wszystkie bramy Gerda zawierają komplet elementów niezbędnych do ich zamontowania, uruchomienia i pełnego użytkowania. Otwieranie bramy odbywa się ręcznie za pomocą uchwytu i liny. Na wyposażenie standardowe składa się:

  • Skrzydło złożone z paneli o różnej wysokości wraz z bocznymi nakładkami, górnymi i dolnymi profilami końcowymi i uszczelnieniami
  • Dodatkowe zaślepki uszczelniające pod nakładki boczne w miejscu łączenia paneli S, M i L
  • Zestaw prowadnic z uszczelnieniami bocznymi oraz listwa pozioma nadproża z uszczelnieniem.
  • Elementy podtrzymujące skrzydło bramy ręcznej po otwarciu
  • Kompletny, gotowy do zainstalowania system sprężyn, linek i mechanizmów odciążających skrzydło bramy.
  • Zestaw wsporników z rolkami jezdnymi oraz zawiasów pośrednich
  • Kompletny zestaw ocynkowanych elementów złącznych i wsporników do montażu bramy
  • System teleskopowego zawieszenia prowadnic poziomych do N max = 300 mm
  • Uchwyt do podnoszenia-opuszczania skrzydła
  • Zasuwa (rygiel) sprężynowa
  • Lina do ręcznego podnoszenia bramy

Wyposażenie dodatkowe

wyposazenie-dodatkowe

Wyposażenie dodatkowe

Ukryj

Wszystkie bramy Gerda poza wyposażeniem standardowym zapewniającym komplet elementów niezbędnych do zamontowania, uruchomienia i pełnego użytkowania bramy posiadają także wyposażenie dodatkowe (opcjonalne) w zależności od wymagań i potrzeb klienta. Na wyposażenie dodatkowe składa się:

  • Linka rozblokowująca napęd z zewnątrz do zamka ryglującego wraz z kluczem.
  • Zamek ryglujący z wkładką przystosowany do współpracy z napędem elektrycznym. W przypadku braku prądu umożliwia odblokowanie napędu i otworzenie bramy.
  • Napęd elektryczny bramy Gerda OPENER umożliwiający otwieranie jej pilotem (bez konieczności wysiadania z samochodu) z jednoczesną funkcją oświetlenia wnętrza garażu.
  • Mechanizm ułatwiający ręczne podnoszenie/opuszczanie bramy, tzw. blok z krążkiem. Zalecany w bramach o wysokości powyżej 2 m i powierzchni skrzydła do 15 m2.
  • Zestaw elementów maskujących wraz z elementami mocującymi do montowania bramy w otworze.
  • Przeszklenia dostępne w różnych rozmiarach i kształtach (prostokątne i owalne).
    (Dostępne tylko w panelach Mikrofala i S).
    Montaż przeszkleń jest wykluczony w segmencie dolnym i górnym bramy oraz drugim od dołu w przypadku zamontowania zamka.
  • Kratki wentylacyjne z możliwością regulacji, w kolorze białym lub czarnym.
    Montaż kratek jest wykluczony w panelach typu Kaseton, w segmencie najwyższym bramy, segmentach z szybami, a także w segmencie drugim od dołu w przypadku zamontowania zamka.
  • Podwieszenie teleskopowe (dla N > 300 mm) dla montażu o wysokości N 500 mm, 800 mm, 1000 mm i 1500 mm

Typy paneli

typy-paneli

Typy paneli

Ukryj

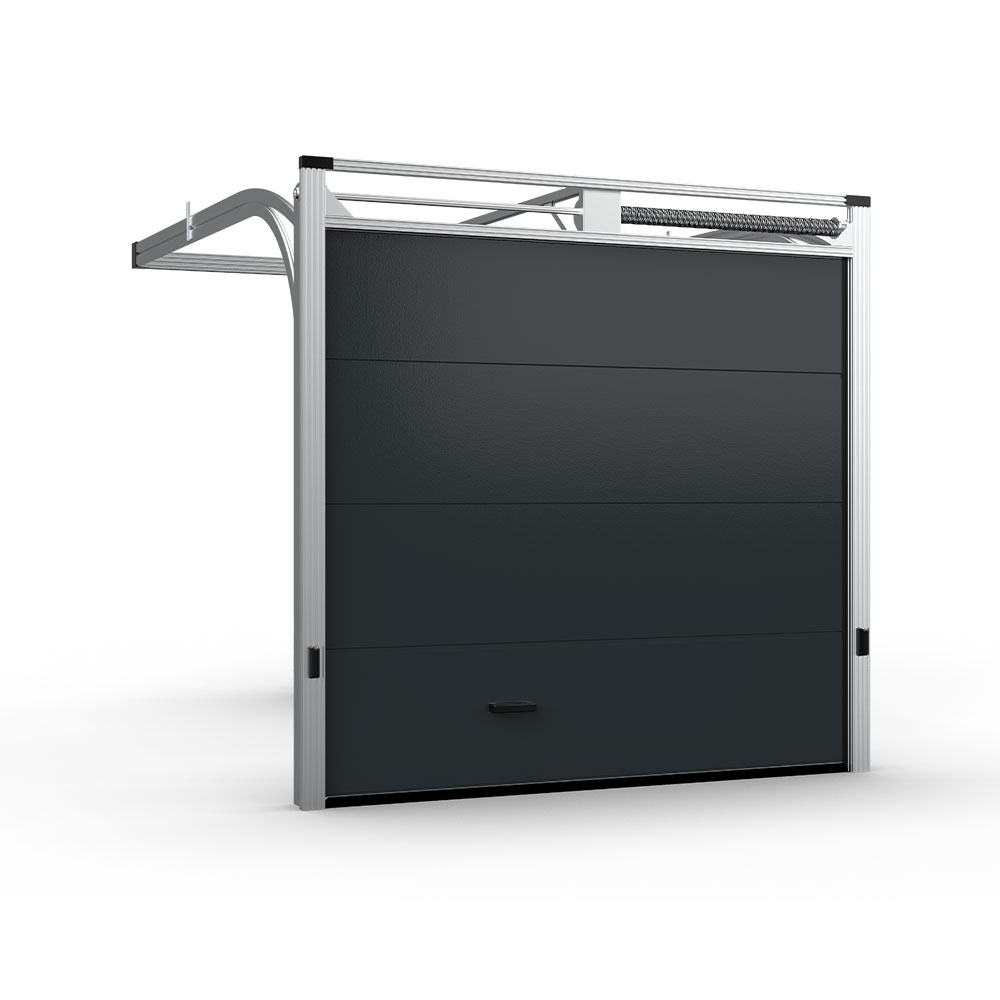

Budowa bramy

budowa-bramy

Budowa bramy

Ukryj
  1. Panel
  2. Nakładka boczna
  3. Wspornik górny z rolką
  4. Wspornik boczny z rolką
  5. Wspornik dolny z rolką
  6. Zawias środkowy
  7. Profil końcowy (górny)
  8. Uszczelka (dół)
  9. Uchwyt
  10. Zasuwa
  11. Profil kątowy
  12. Profili przedni (listwa maskująca)
  13. Uszczelka
  14. Prowadnica
  15. Łuk wzmocniony
  16. Zespół prowadnic poziomych
  17. Profil C
  18. Płytki łączące
  19. Wspornik listwy dystansowej
  20. Zawieszenie teleskopowe
  21. Wspornik
  22. Ogranicznik
  23. Płytka do regulacji napięcia sprężyny
  24. Zaczep sprężyny
  25. Wspornik
  26. Sprężyna wewnętrzna i zewnętrzna

Automatyka

automatyka

Automatyka

Ukryj
NAPĘD GERDA OPENER

NAPĘD GERDA OPENER

Napęd GERDA OPENER

Napęd Gerda OPENER umożliwia zamontowani baterii w obudowie, dzięki takiemu rozwiązaniu nie ma potrzeby używania klucza do awaryjnego odryglowania, a urządzenie działa także w przypadku awarii zasilania w domu. Na obudowie znajdziemy również przyciski sterowania do łatwiejszego programowania napędu.

Zalety:

  • Oświetlenie zainstalowane w obudowie wykonane w technologii LED
  • Oświetlenie wjazdu do garażu
  • 5 ustawień siły docisku
  • Płynna regulacja prędkości
  • Pamięć do 50 pilotów
  • Łatwa możliwość podłączenia fotokomórek, dodatkowych odbiorników i przewodowego lub bezprzewodowego przełącznika ściennego, lampy ostrzegawczej

Zestaw składa się:

  • Napęd Gerda OPENER o mocy silnika 1000 N
  • Dwa piloty 4 kanałowe
  • Przycisk naścienny bezprzewodowy
  • Szyna 3,5 m z paskiem lub łańcuchem w 3 odcinkach
  • Instrukcja montażowa w języku polskim

Napięcie zasilające: 220-240 V, 50-60 Hz
Moc silnika: 1000 N
Mechanizm poruszania bramy: pasek/łańcuch
Prędkość napędu: 16 mm/sekunda
LED: 24 V / 15 szt. LED’ów
Częstotliwość radia: 433,92 MHz
Ilość pamięci kodów: 50 różnych kodów

Rodzaje powierzchni

rodzaje-powierzchni

Rodzaje powierzchni

Ukryj

Kolorystyka bram

kolorystyka-bram

Kolorystyka bram

Ukryj

Dostępne kolory dla powierzchni Woodgrain:

  • Brązowy (RAL 8014)
  • Antracyt (ADS 703)

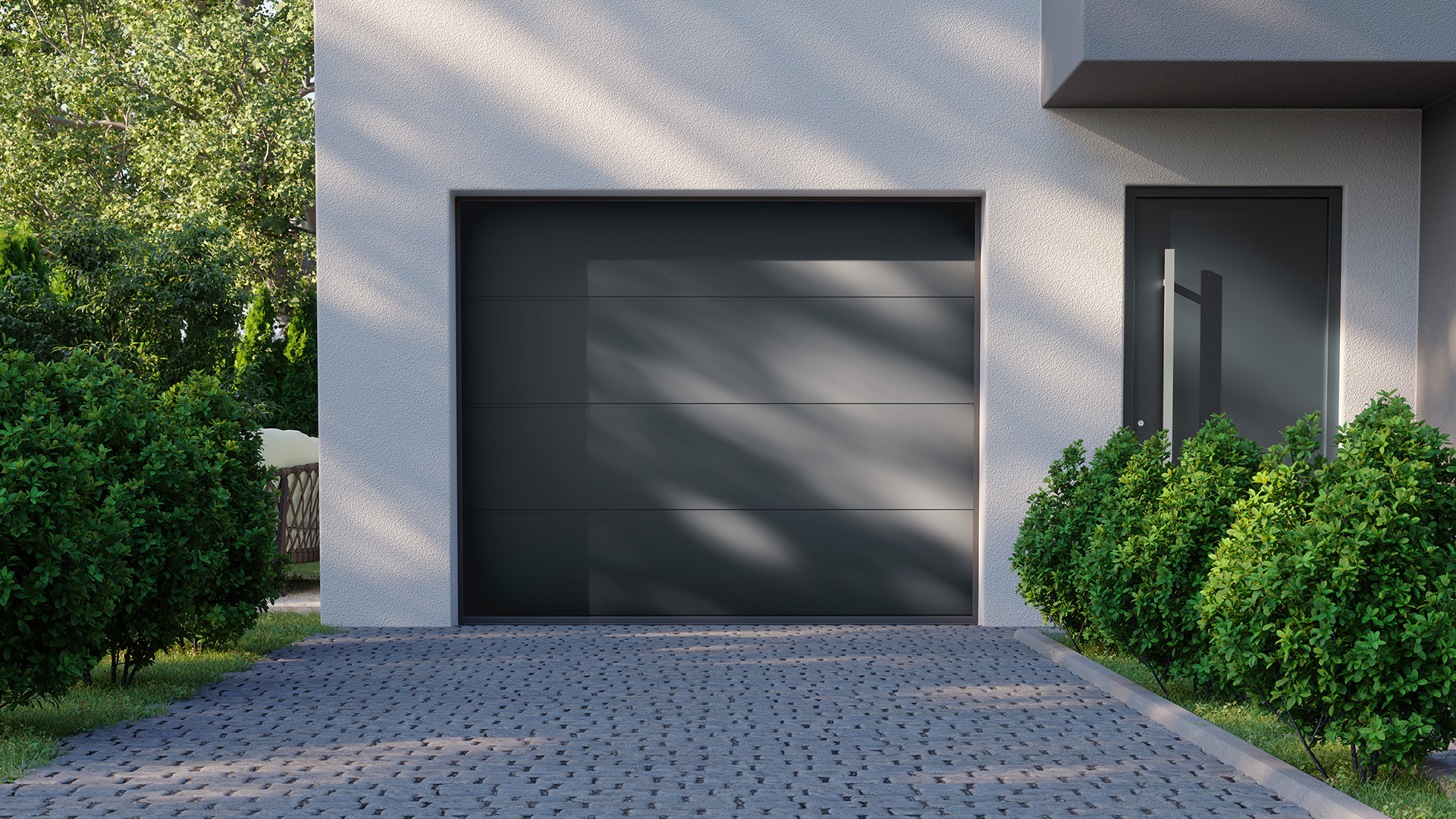

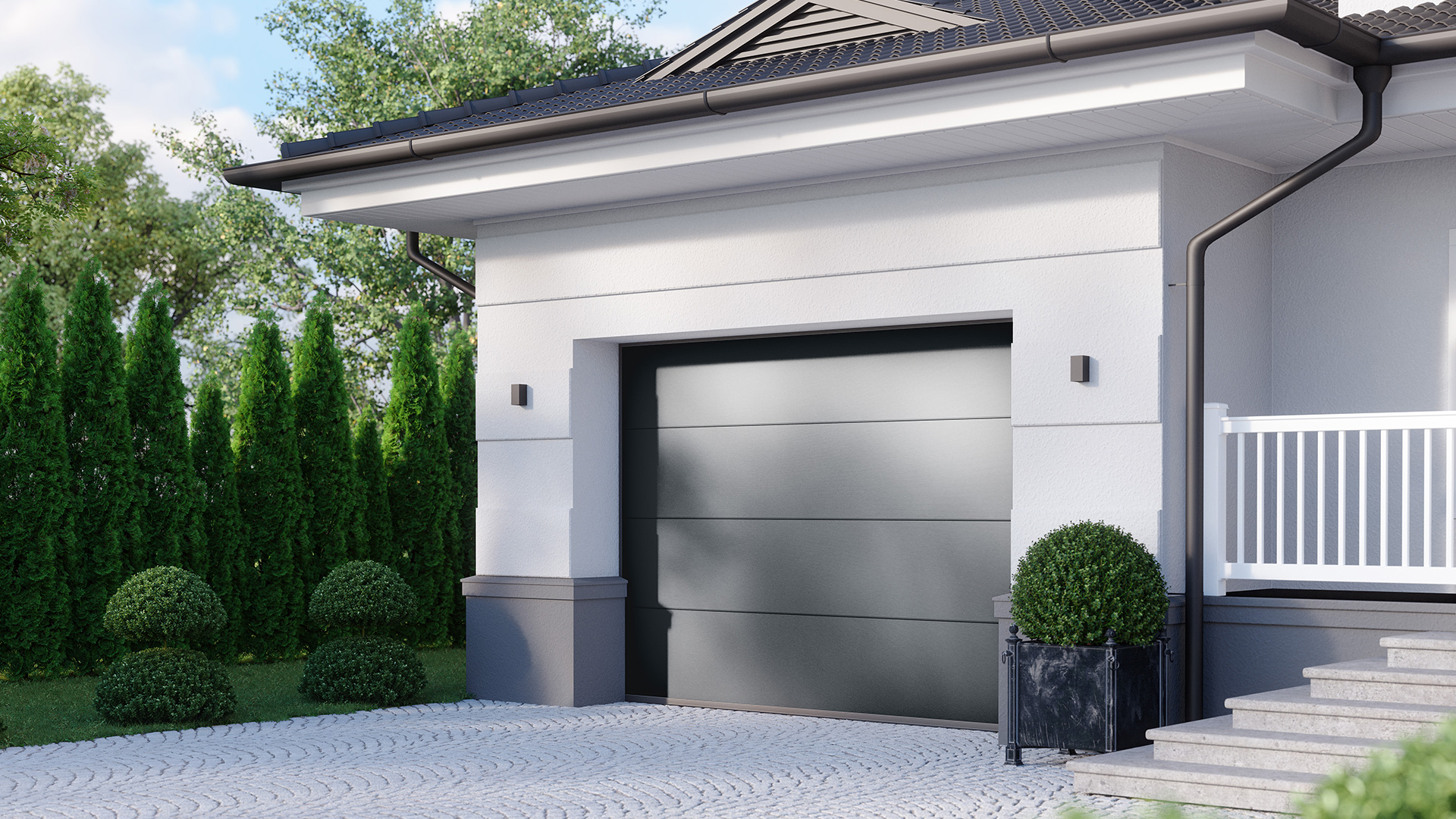

  • Ciemny antracyt (RAL 7016)

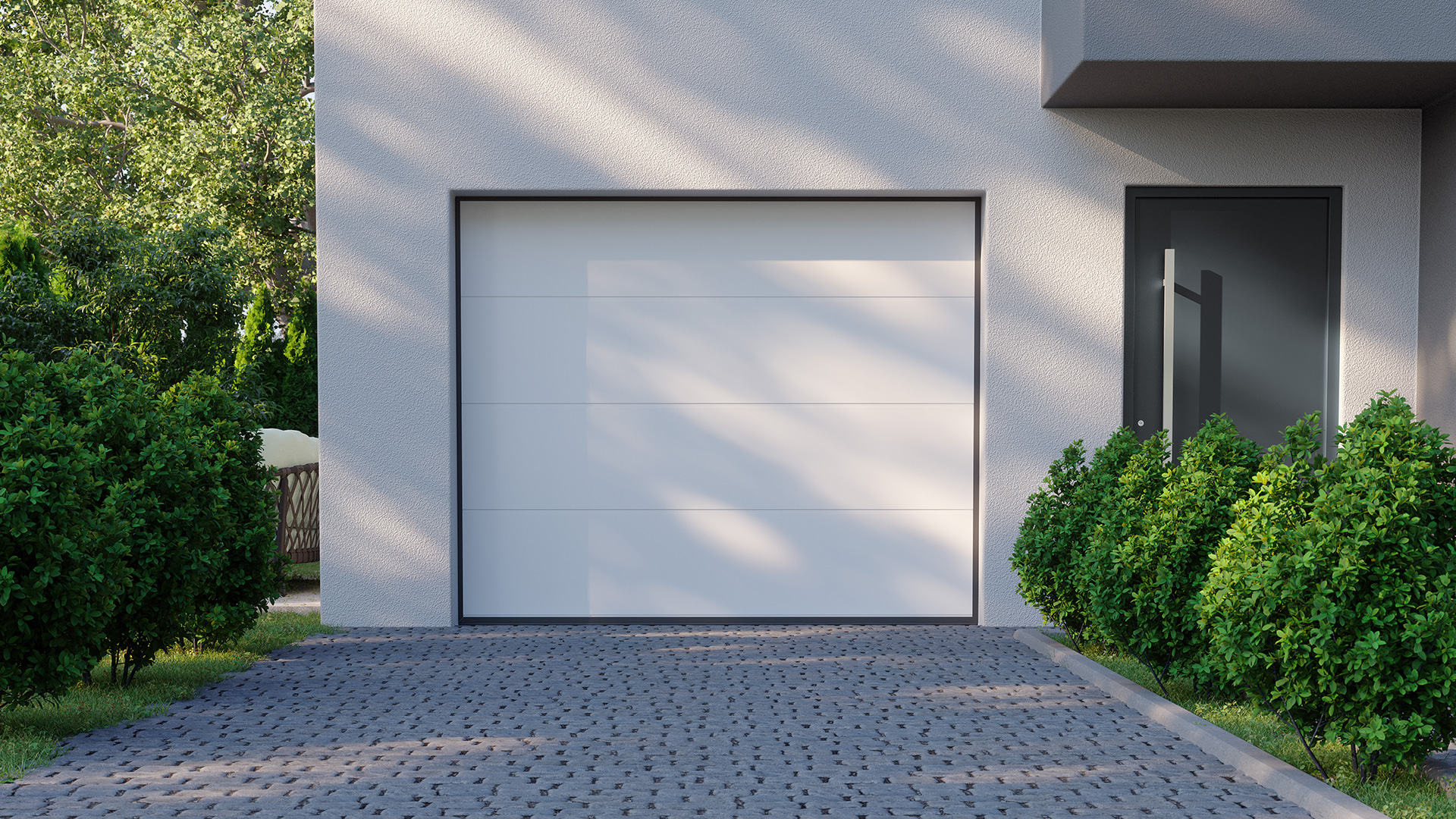

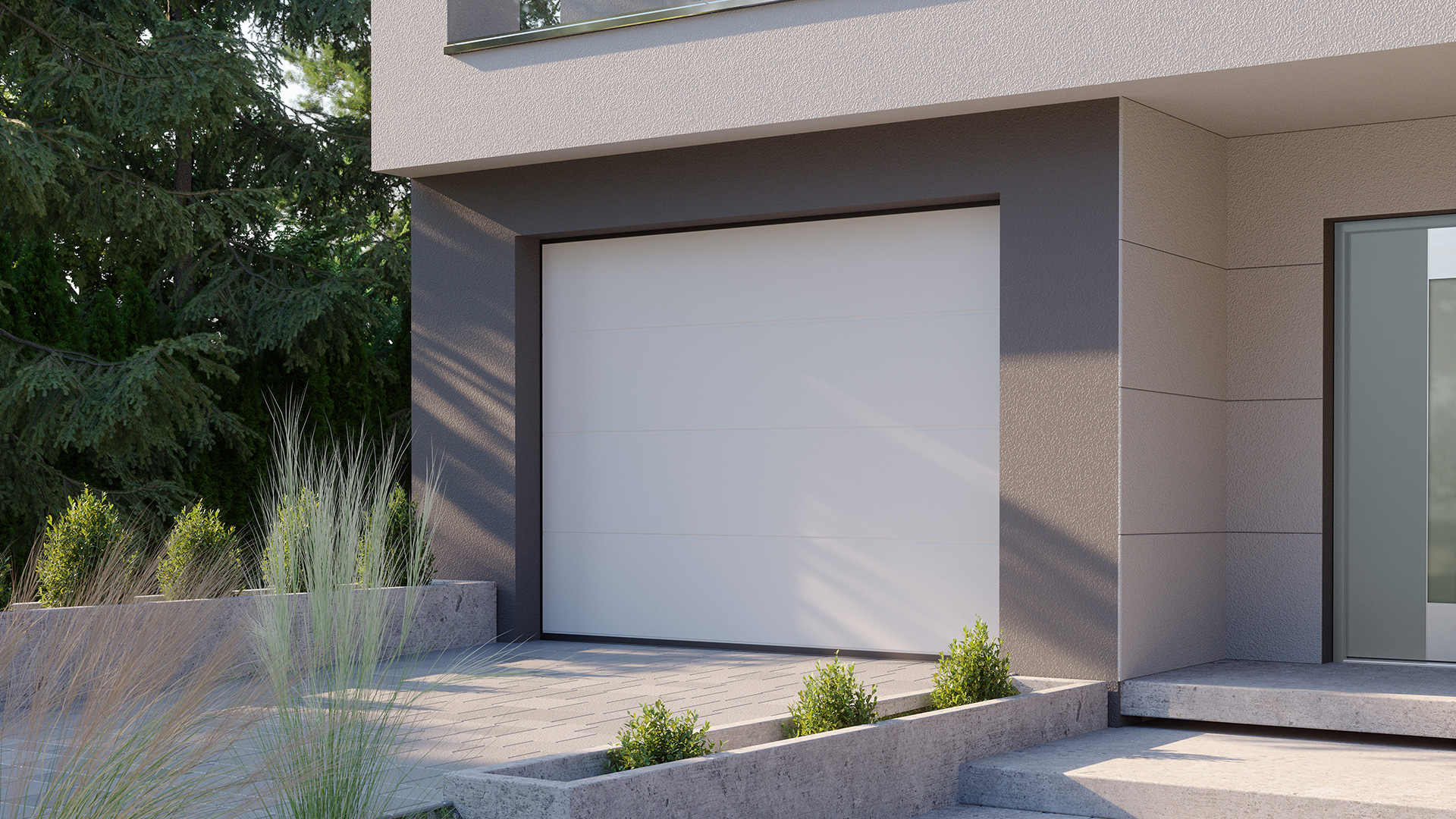

  • Biały (RAL 9016)

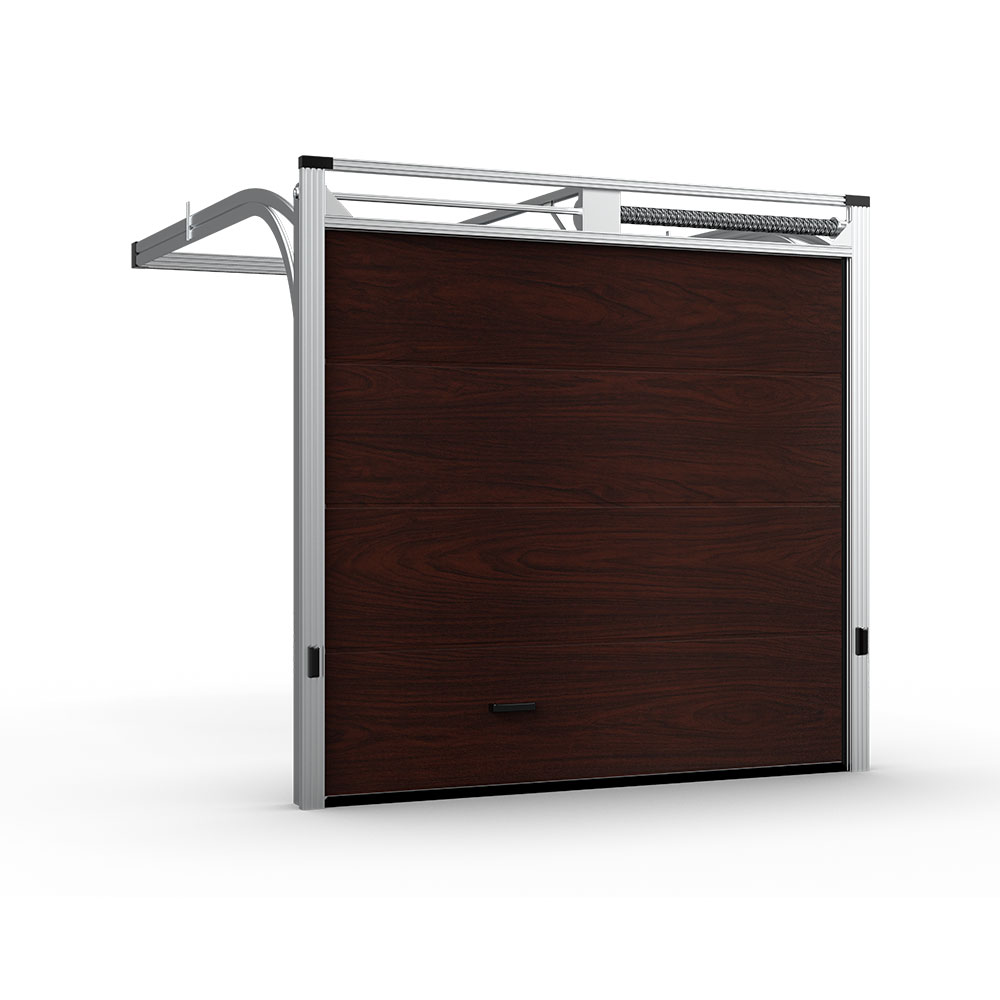

  • Mahoń (PMM)

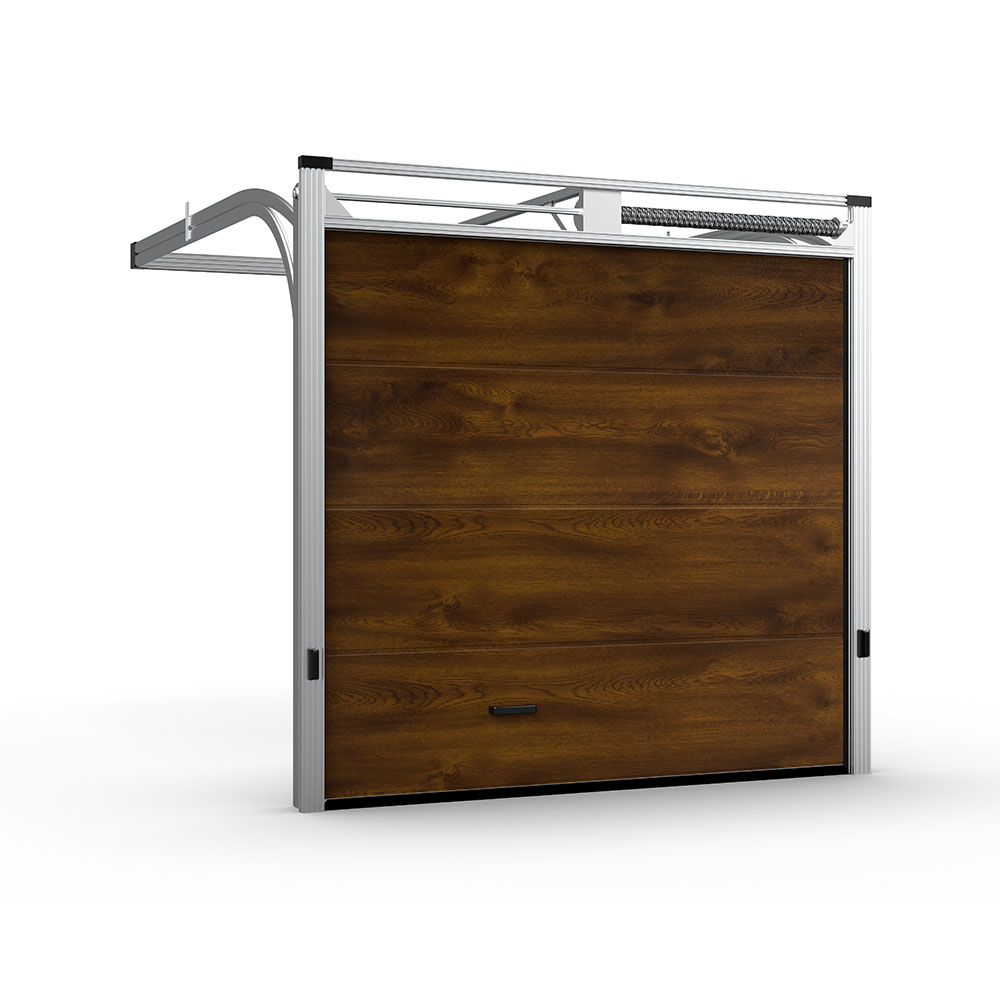

  • Orzech (PRP)

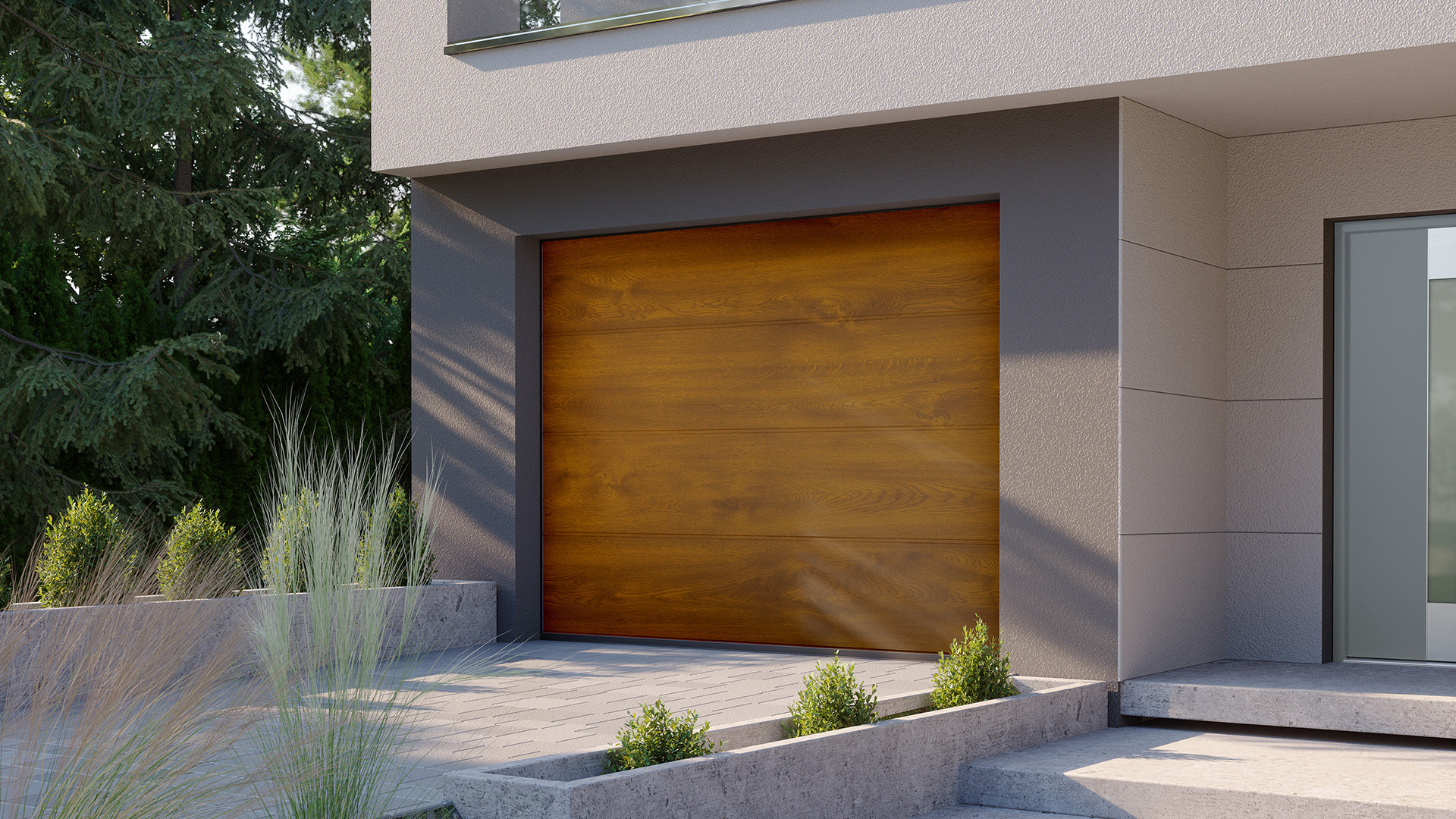

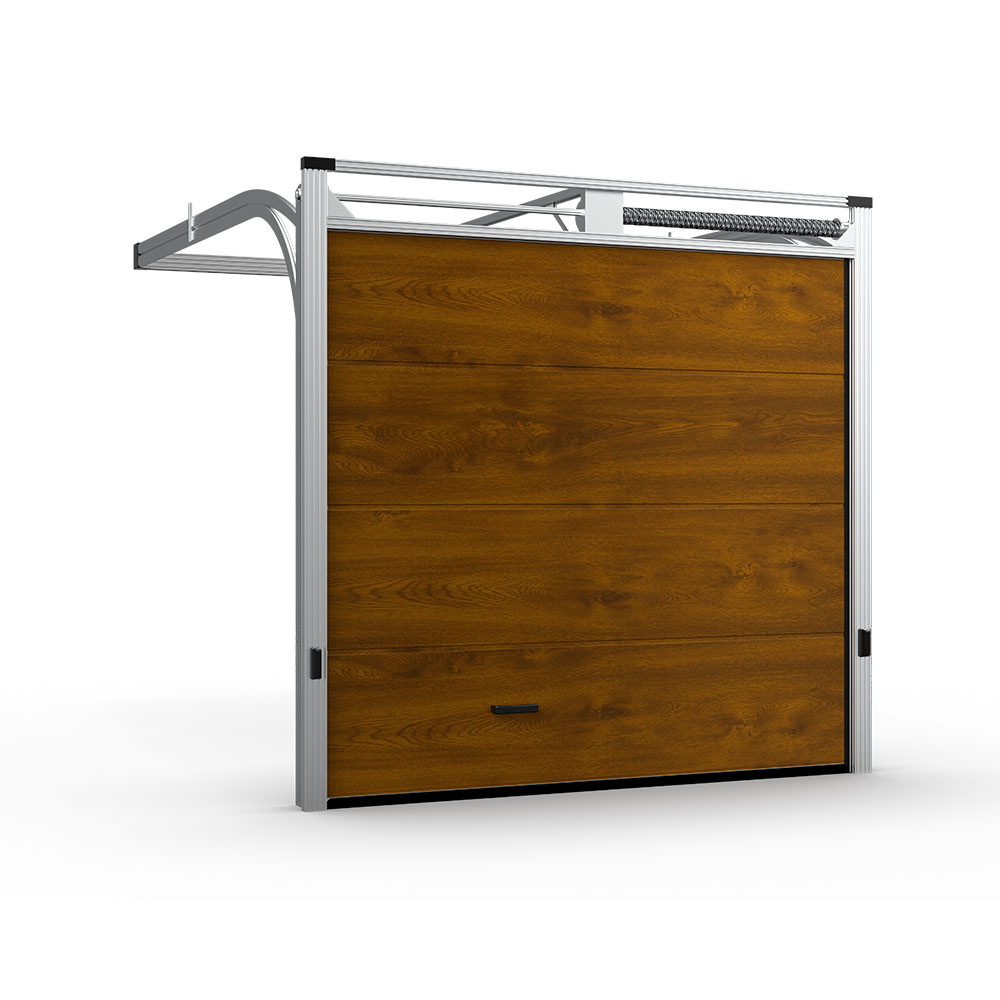

  • Złoty dąb (PDE)

Dostępne kolory dla powierzchni Smooth:

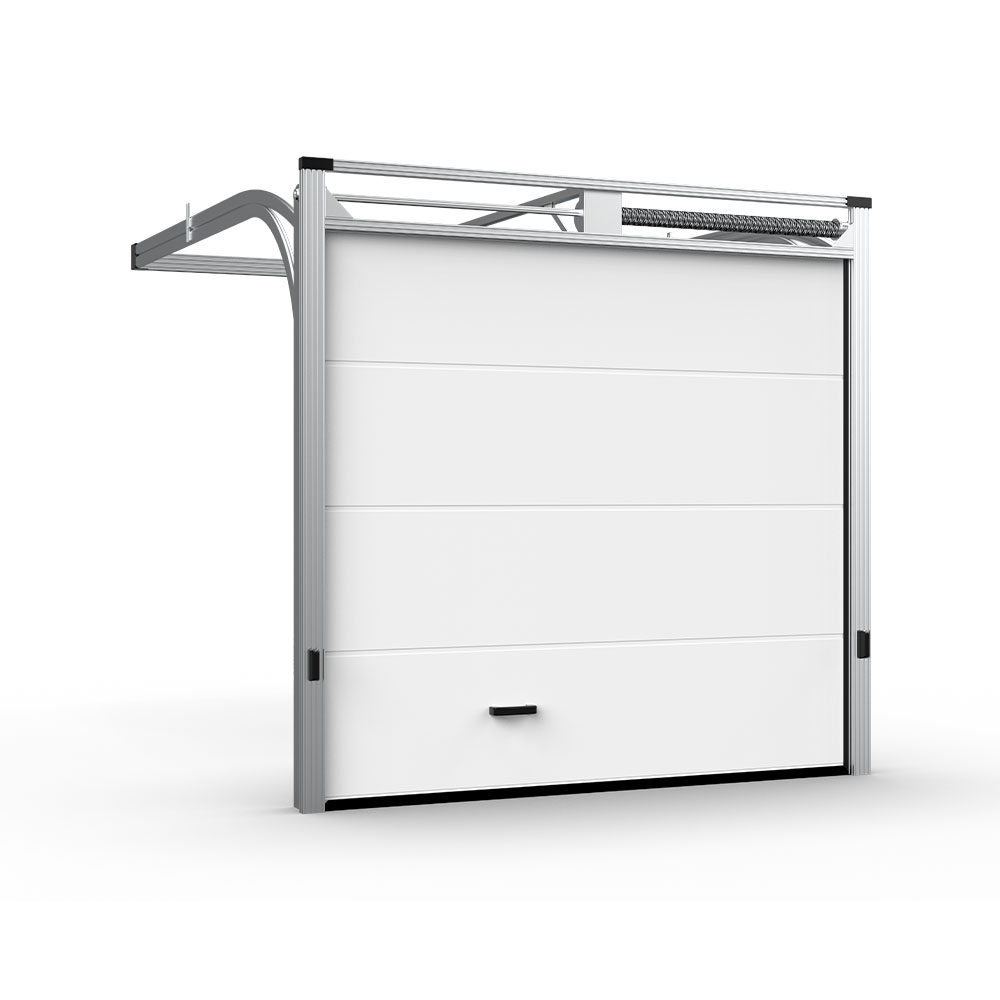

  • Biały (RAL 9016)

*Więcej kolorów RAL na zamówienie za dopłatą
