Jak prawidłowo zmierzyć i wymienić wkładkę do drzwi?

Chcesz wymienić wkładkę w zamku, ale nie wiesz, jak się do tego zabrać? Bez obaw, to zadanie nie tylko dla ślusarza czy doświadczonej złotej rączki. Na pewno sobie poradzisz! Nawet jeśli wymieniasz wkładkę w zamku po raz pierwszy i wydaje Ci się to dość skomplikowane, rozwiejmy Twoje obawy. Nasz krótki poradnik przedstawia krok po kroku, jak zmierzyć wkładkę bębenkową profilową w zamku wpuszczanym, by ustalisz jej rozmiar, a następnie wymienić na nową.

Jak zmierzyć wkładkę?

Wkładki tylko z pozoru są takie same. Różnią się przede wszystkim rozmiarem. Wkładka o źle dobranej długości nie będzie pasowała. Zanim zabierzesz się za wymianę, zmierz dotychczasową wkładkę i ustal jakiego rozmiaru wkładki potrzebujesz. Możesz to zrobić nawet przed wyjęciem jej z zamka. Otwórz drzwi i przykładaj miarkę z boku skrzydła.

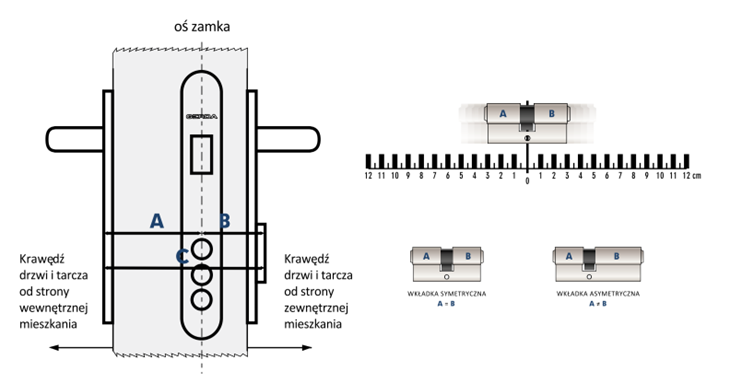

Potrzebne będą 3 pomiary. Zanotuj je w milimetrach. Jeśli wykonasz je prawidłowo to wartość A + B będą się równały wartości C.

• Wymiar A – zmierz odległość od osi zamka (czyli od środka śruby mocującej) do krawędzi drzwi i dodaj wymiar grubości stosowanego szyldu.
• Wymiar B – zmierz odległość od osi zamka do krawędzi drzwi i dodaj grubość stosowanego szyldu.
• Wymiar C, czyli całkowitą długość wkładki zmierz od tarczy zamka po wewnętrznej stronie mieszkania do tarczy po zewnętrznej stronie.

A + B = C ? Jeśli nie, zmierz jeszcze raz!

Pomiary są bardzo ważne, pozwolą na dobranie wkładki o odpowiednich parametrach.

Łatwo zauważyć, że wkładki mogą być symetryczne lub asymetryczne.

• Wkładka symetryczna to taka, której wymiary A i B mają taką samą wartość np. 30/30mm, 45/45mm, 50/50mm.
• Wkładka asymetryczna ma różne wartości  wymiarów A i B np. 30/45mm, 45/50mm, 55/65mm.

O czym warto wiedzieć przy ustalaniu rozmiaru wkładki?

• Jeśli wkładka ma mieć gałkę – robiąc pomiary zaznacz, po której stronie ma być zamontowana (np. G30/40 – czyli gałka po stronie 30 mm).
• Wkładka zamka od strony zewnętrznej nie powinna wystawać poza szyld więcej niż 2-3mm. Zbyt długa, wystająca część wkładki od zewnętrznej strony drzwi byłaby podatna na włamanie metodą polegająca na chwytaniu i przełamywaniu wkładki wewnątrz zamka.
• Jeśli planujesz montaż zamka tedee, Twoja wkładka powinna być nieco dłuższa od standardowej. Po zamontowaniu musi wystawać z rozetki lub szyldu 3 -7 mm od strony wewnętrznej domu lub mieszkania. To na niej będzie się opierał mechanizm zamka tedee.
• Pomiar jest prawidłowy, ale nie możesz znaleźć potrzebnego rozmiaru wkładki w ofercie zamków GERDA? Potrzebujesz wkładki modułowej SLR Modular – można ją dowolnie konfigurować i dopasować do niestandardowych rozmiarów. Zobacz jak to działa na naszym filmie instruktażowym.

Jak wymienić wkładkę zamka?

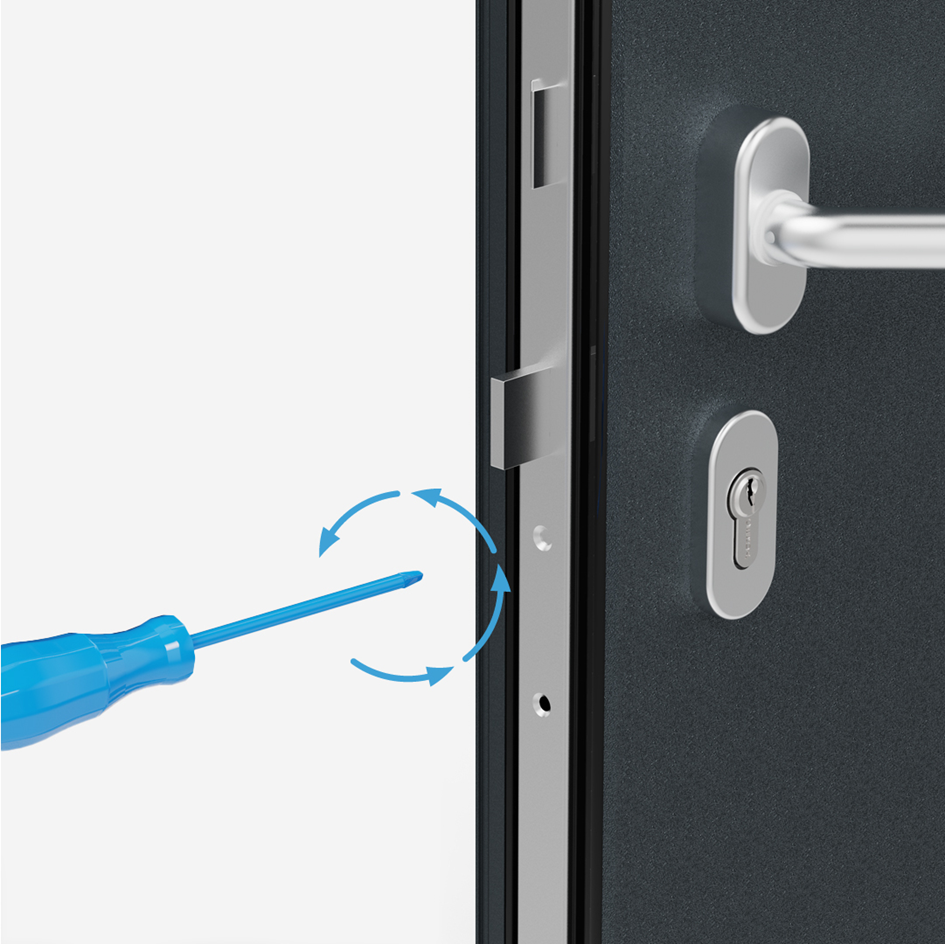

1. ODKRĘĆ ŚRUBĘ MOCUJĄCĄ WKŁADKĘ ZAMKA

Wkładki z napędem na zabierak (najczęściej spotykane) można demontować bez zdejmowania szyldu ani tarczy zamka.
Otwórz drzwi i z boku skrzydła zlokalizuj śrubę mocującą wkładkę. Za pomocą wkrętaka krzyżakowego odkręć ją, obracając w lewo (przeciwnie do ruchu wskazówek zegara).

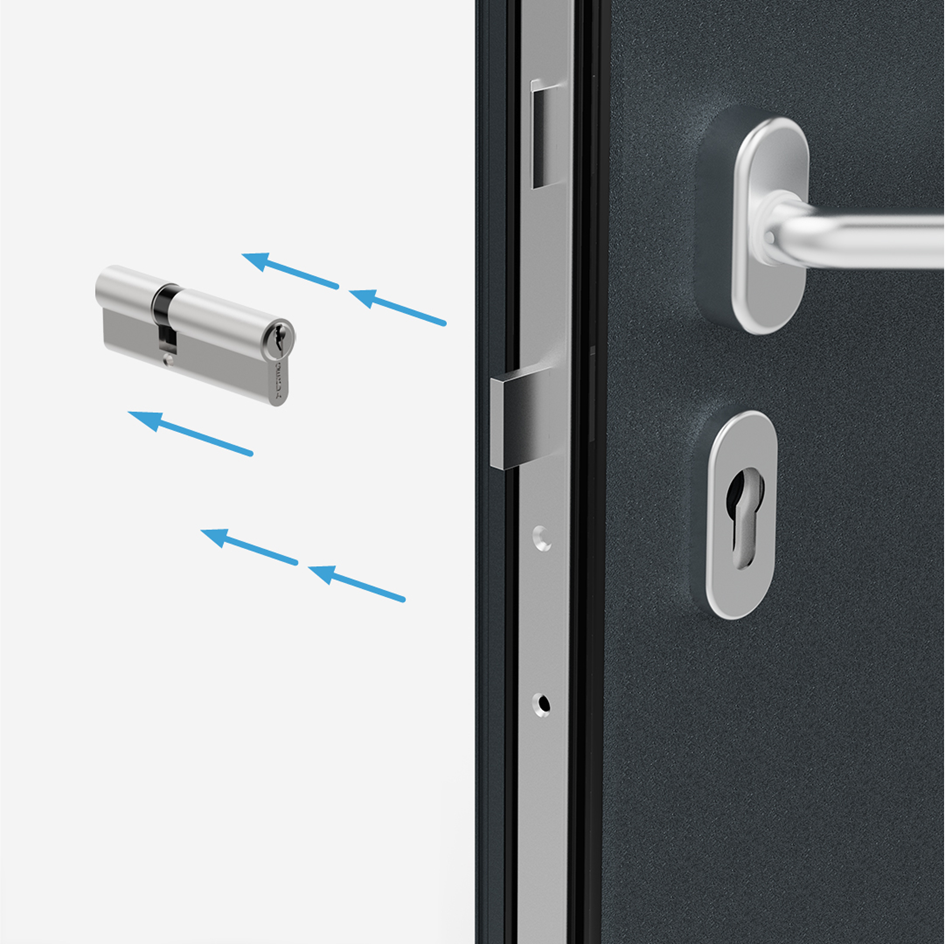

2. WYSUŃ WKŁADKĘ

Wkładka nie jest już przytwierdzona do drzwi – można zacząć ją wysuwać.

Włóż klucz do zamka i przekręć go o ok. 15 ⁰. Dzięki temu manewrowi zabierak przesunie się i  schowa w obrysie korpusu wkładki. Nie będzie już blokował wkładki. Będzie można ją wysunąć.

3. DOKŁADNIE ZMIERZ WKŁADKĘ

Dla pewności dobrze jest jeszcze raz zmierzyć wkładkę po wymontowaniu z zamka – łatwiej to zrobić, więc pomiar może być dokładniejszy.

Mierz odległość od środka otworu na śrubę do każdej strony. Sprawdź czy nowa wkładka ma odpowiedni rozmiar, zgodny z otrzymanymi wymiarami.

4. WSUŃ W ZAMEK NOWĄ WKŁADKĘ

Włóż klucz do dziurki i wsuń nową wkładkę na miejsce. Manipulując kluczem ustal właściwe położenie wkładki.

Zamocuj wkładkę, dokręcając śrubę w bocznej części drzwi – tym razem obracaj wkrętakiem zgodnie z ruchem wskazówek zegara.

6. PRZETESTUJ ZAMEK

Zanim zamkniesz drzwi, by uniknąć zatrzaśnięcia przetestuj nową wkładkę. Upewnij się, że wkładka płynnie współpracuje z zamkiem i napędza rygle a klucz można gładko włożyć i wyjąć.

ZADANIE WYKONANE!

Wymiana wkładki w zamku to zadanie, z którym bez problemu poradzisz sobie samodzielnie – wystarczy odrobina precyzji i podstawowe narzędzia. Kluczowym etapem jest prawidłowy pomiar wkładki. Uwzględnij grubość drzwi i szyldów oraz zadbaj, by wkładka nie wystawała zbyt mocno poza drzwi.

Właściwy pomiar to gwarancja bezpieczeństwa i bezproblemowego działania zamka. Po dobraniu odpowiedniego rozmiaru, demontaż starej wkładki i montaż nowej nie powinien  być problemem – to tylko jedna śruba mocująca i trochę wyczucia.

Jeśli nadal nie czujesz się pewnie w samodzielnym mierzeniu i wymianie wkładki, SKORZYSTAJ Z POMOCY SPECJALISTÓW GERDA – ich wiedza i doświadczenie zapewnią Ci fachowe wsparcie i bezpieczeństwo.
